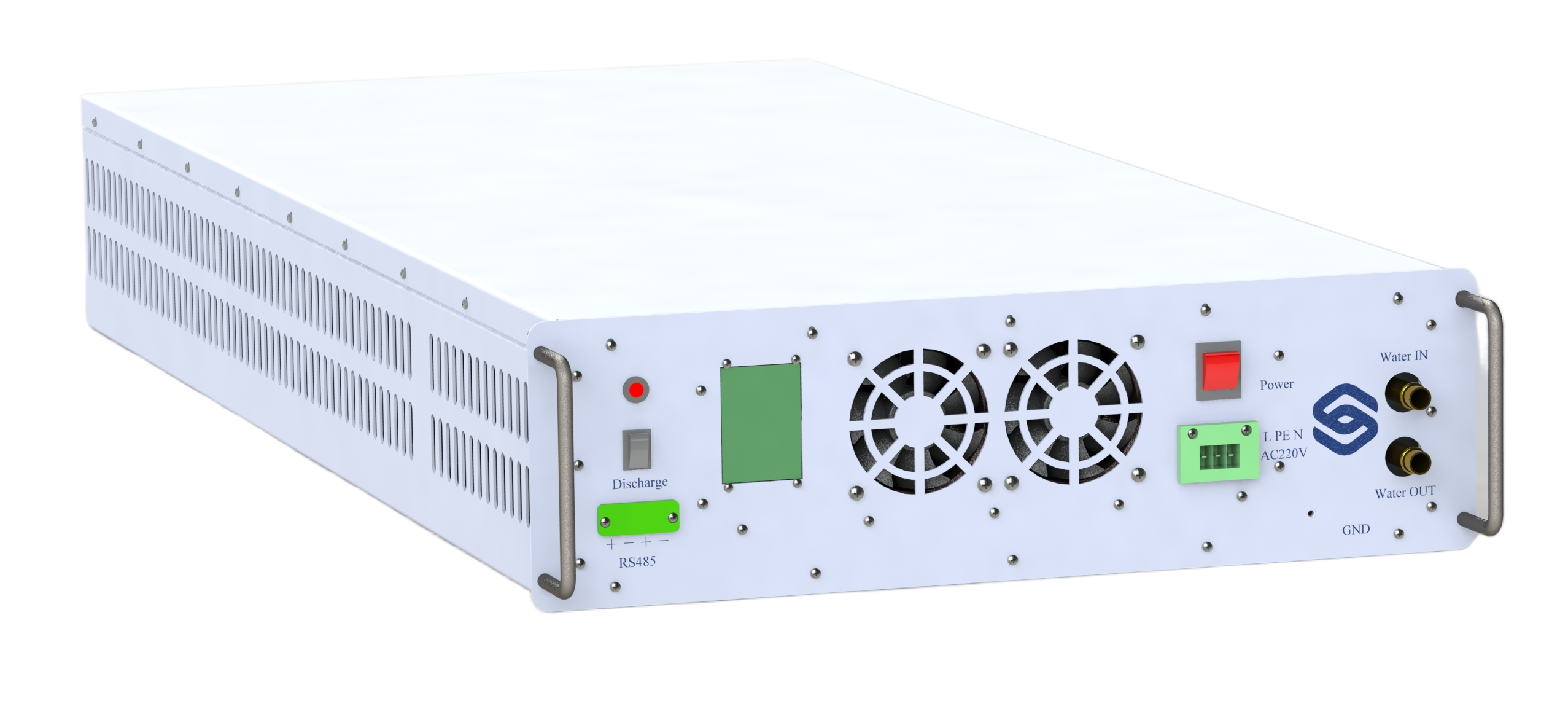

超级电容集成单元（以下简称本产品）是一款集储能、充电和泄放功能为一体的磁体电源核心组件。具有功率密度高、寿命长、安全可靠等特点。本产品将超级电容模组、充电电源、泄放组件及其监测单元集成化设计，并配备显示屏、RS485通讯，使得产品具有集成度高、无需外置管理设备、即插即用、维护简便等诸多优点，非常适合新能源、电力储能、脉冲功率等领域。
| 储能单元 | |
| 额定容量 | 56.6 F |
容量偏差 | 0~20% |
| 储能能量 | 270 Wh |
| 额定电压 | 180 V |
| 推荐运行电压 | ≤168 V |
| 模组等效直流内阻 | ≤12 mΩ |
| 持续电流 | 116 A |
| 1s最大峰值电流值 | 2500 A |
| 充电单元 | |
| 输出电压 | 0~180VDC |
| 输出电流 | 0~6A |
| 输入电压 | 220V±20% |
| 输入电流 | ≤5.5A |
| 冷却方式 | 风冷 |
| 泄放单元 | |
| 泄放电阻 | 23Ω |
| 冷却方式 | 水冷 |
| 环境 | |
| 工作温度 | -40℃~65℃ |
| 储存温度 | -40℃~70℃ |
| 湿度 | ≤90%RH |
| 产品功能 | |
| 电压监控 | 实时监测单体电压 |
| 温度监控 | 实时监测产品内部温度变化情况 |
| 通讯方式 | RS485通讯； 实时上传数据和告警信息； 控制充电单元的充电电压和电流； 储能单元远程能量泄放 |
| 其他 | |
| 绝缘耐压 | ≥3000VDC |
| 重量 | 68kg |
| 尺寸 | 1180 mm×500 mm×157 mm |
本产品主要应用于聚变装置TF、PF、CS等磁体的电源系统。其集成化优势，可应用于其他工业脉冲电源系统，如电磁成形、重型机械的能量回收系统等。
