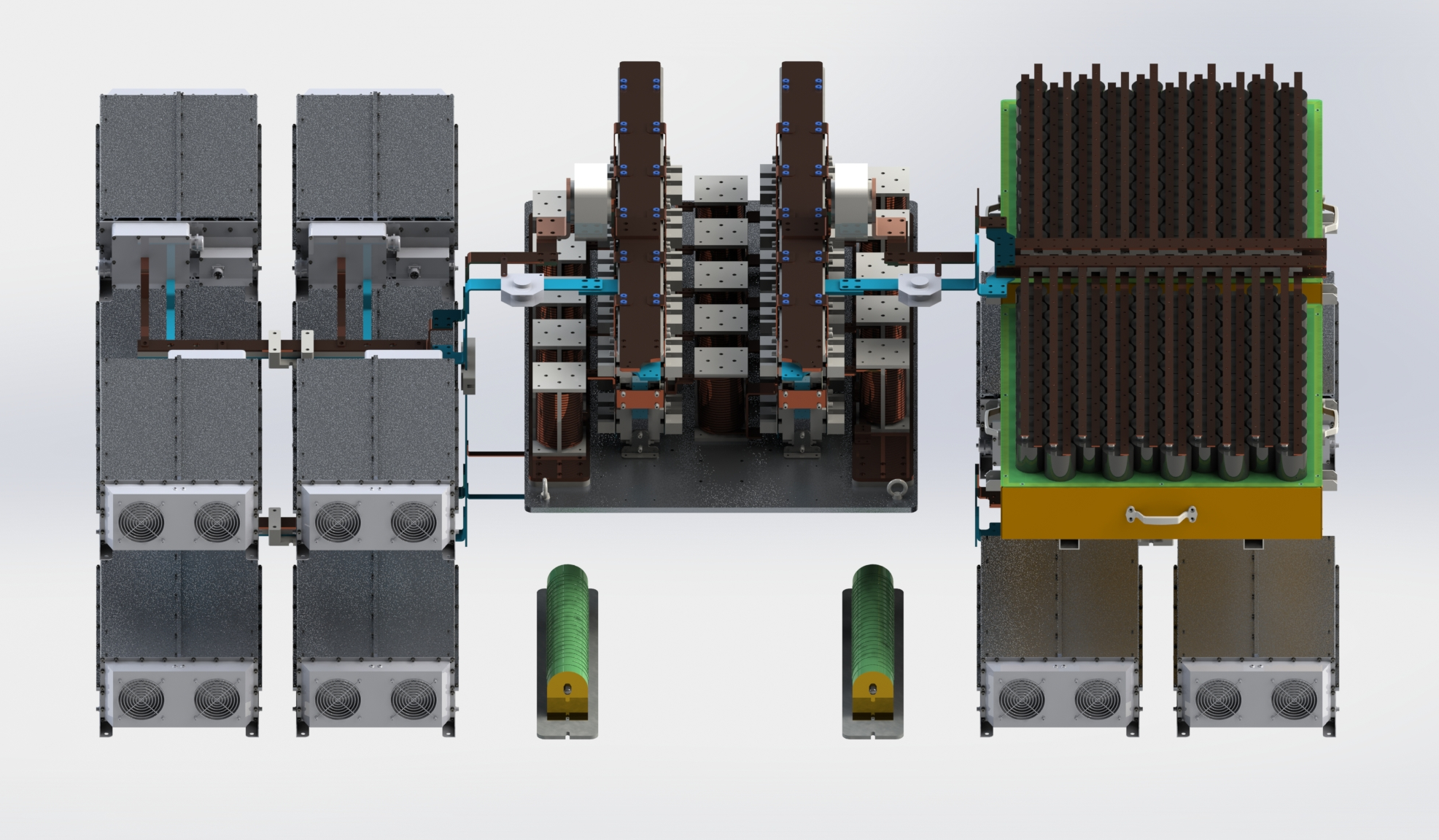

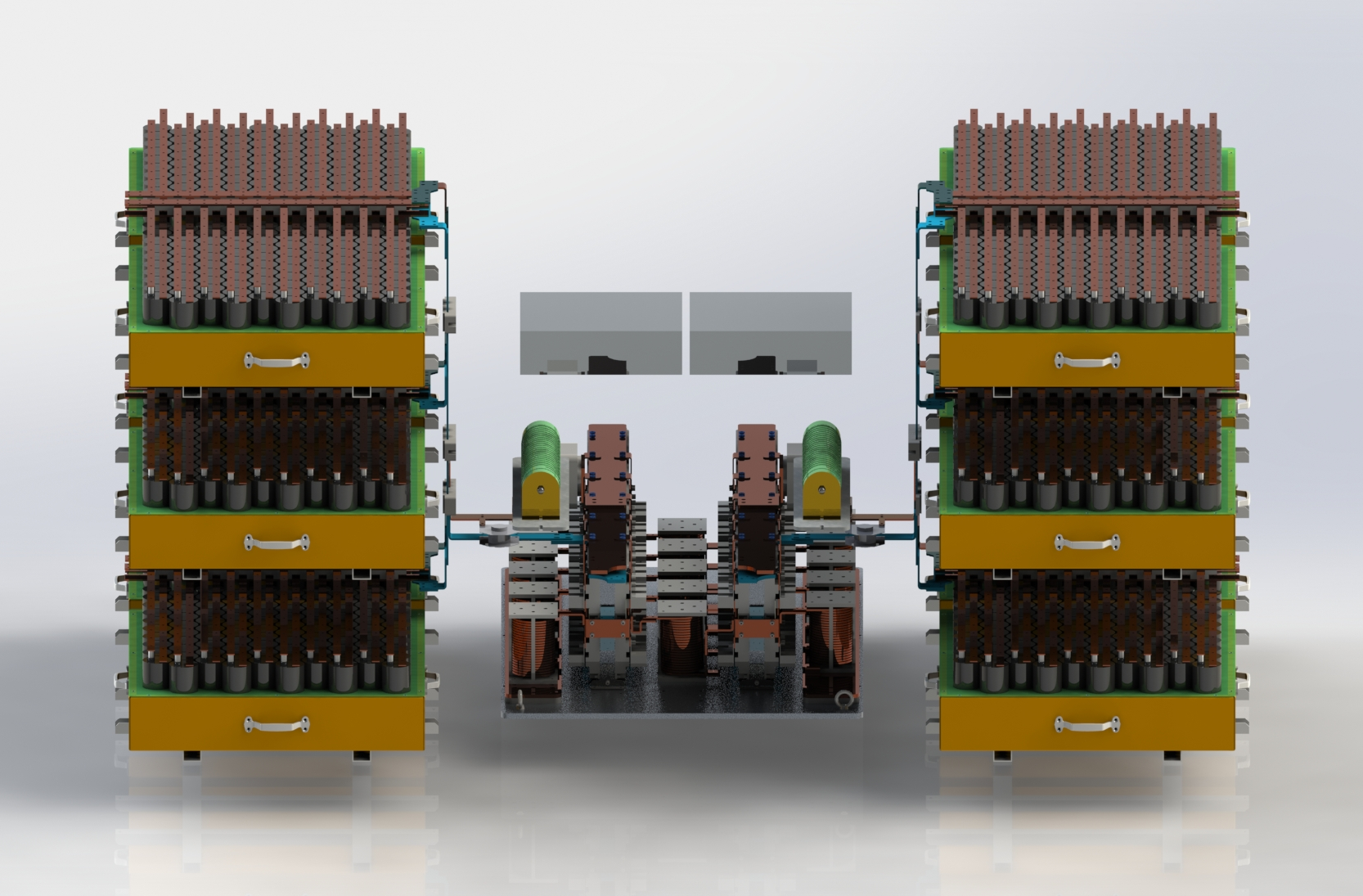

本产品主要应用于托卡马克装置PF/CS磁体脉冲驱动电源。由储能单元、功率变换单元、控制单元组成。 （1）可通过调整功率开关的串并联方式，铝电解电容模组与超容模组的数量与搭配，实现PF磁体脉冲驱动电源与CS磁体脉冲驱动电源的切换； （2） 最高输出电流可达 ±10kA（PF）、±20kA（CS），最大电流上升斜率可达 1kA/ms，可以加入串联电阻调整电流下降斜率，最大可达2kA/ms。 （3）支持电压控制和电流控制放电模式，两种放电模式可任选一种或根据需求在放电过程中实时切换。 （4）支持远程在线控制，兼容 RS485、以太网和EtherCAT 多种工业总线协议，可通过电源控制系统进行远程自动化控制放电。 （5）模块化电源结构，可根据实际使用需求，对电源输出电压、电流、脉冲波形和时序参数进行定制化调整。
| 项目 | 规格描述 | |
| 输入 | 输入电压 | 220VAC±15% |
输入功率 | 9kW | |
| 储能 | 5.58MJ | |
| 输出 | 输出电压 | -520V~520V（PF），-400V~400V（CS） |
| 电压精度 | ±5%FS | |
| 输出电流 | -10kA~10kA（PF），-20kA~20kA（CS） | |
| 电流精度 | ±1%FS | |
电流上升速率 | ≤1kA/ms | |
电流下降速率 | ≤1kA/ms（PF），≤2kA/ms（CS） | |
输出脉冲时长 | ≤500ms | |
| 放电间隔 | ≥10min | |
| 控制 | 调节控制周期 | 200us |
| 通讯接口 | RS485、EtherCAT、以太网 | |
| 控制模式 | 电压控制，电流控制 | |
| 储能 | 形式 | 电解电容模组，超级电容模组 |
| 泄放 | 线绕电阻，水冷电阻 | |
| 安规 | 绝缘耐压 | 2500VDC |
| 结构 | 外形尺寸 | 3200mm×2000mm×1600mm |
| 环境条件 | 环境温度 | 0~45℃ |
| 湿度 | ≤95%，无冷凝 | |
| 海拔 | 0~2000m | |
| 冷却方式 | 自然冷却，水冷 | |

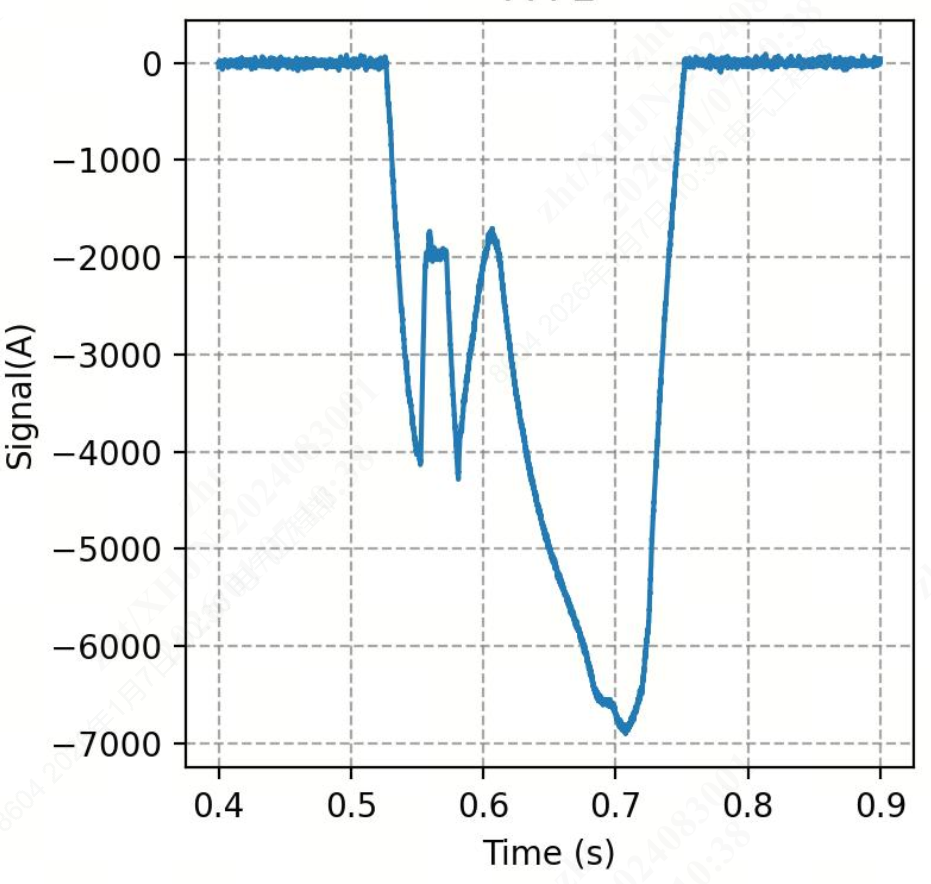

| 放电电流波形示例 | PF放电波形 |  |

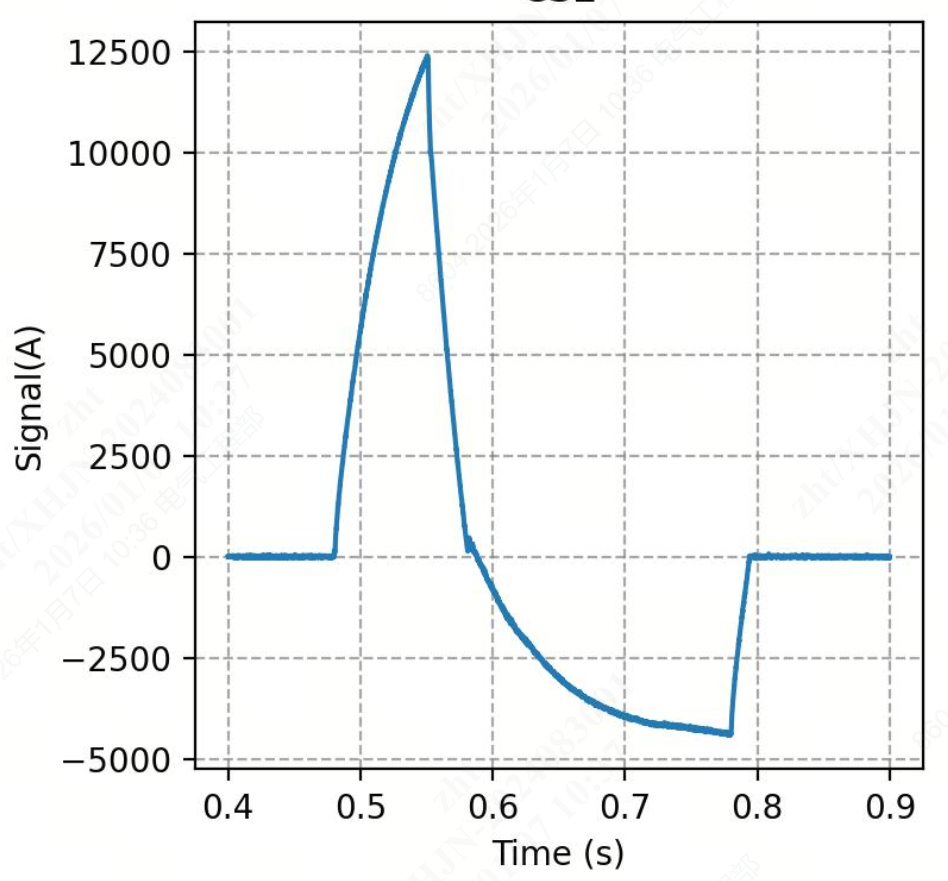

| CS放电波形 |   | |
本脉冲式托卡马克磁体电源，采用模块化设计，具备大电流输出、高电流变化率、复杂波形编辑，并具有根据采集与预设波形，实时控制输出波形的能力，可应用于驱动聚变装置中多种磁体。该电源已在托卡马克装置SUNIST-2上验证，连续放电上万次，稳定性良好。
其核心能力同样适用于以下领域：
可控核聚变：为其他技术路线（如仿星器、Z箍缩）磁体系统提供驱动。
大科学装置：服务于大型超导磁体测试、粒子加速器等大科学装置电源系统。
特种工业与科研：为特种材料处理、极端条件模拟、高端医疗设备等提供定制化脉冲功率解决方案。
